莱茵辛克-立边单咬合系统

  • 优雅而醒目的理想造型,可大面积应用

  • 可设计成梯形板,正弧曲面和反弧曲面

  • 屋面坡度大于25°(在大雪地区需大于35°)

  • 一次立边咬合的视觉效果比较强烈

  • 简单高效的安装形式

  • 防水纵向咬合节点

  • 可使用预制板型或现场加工

  • 屋面应用的板块长度可达16米

立边单咬合是在传统的钣金技术领域相对较新的产品:直到20世纪初才在技术文献中被提到。理想的屋面最小坡度是25°或35°。比起立边双咬合系统,预制板型的咬合更简单。当立边加工成型时应力释放减少避免了板块表面的扭曲。

立边单咬合系统是用于坡度较陡,面积较大的金属屋面的一种时尚选择,如护墙、装饰带和双重斜坡屋面。它可以按照传统的垂直方向排布、也可沿对角线方向或水平方向排布的。立边单咬合系统的立边比双咬合系统宽一些,即使在大面积的屋面上使用也显得非常醒目。

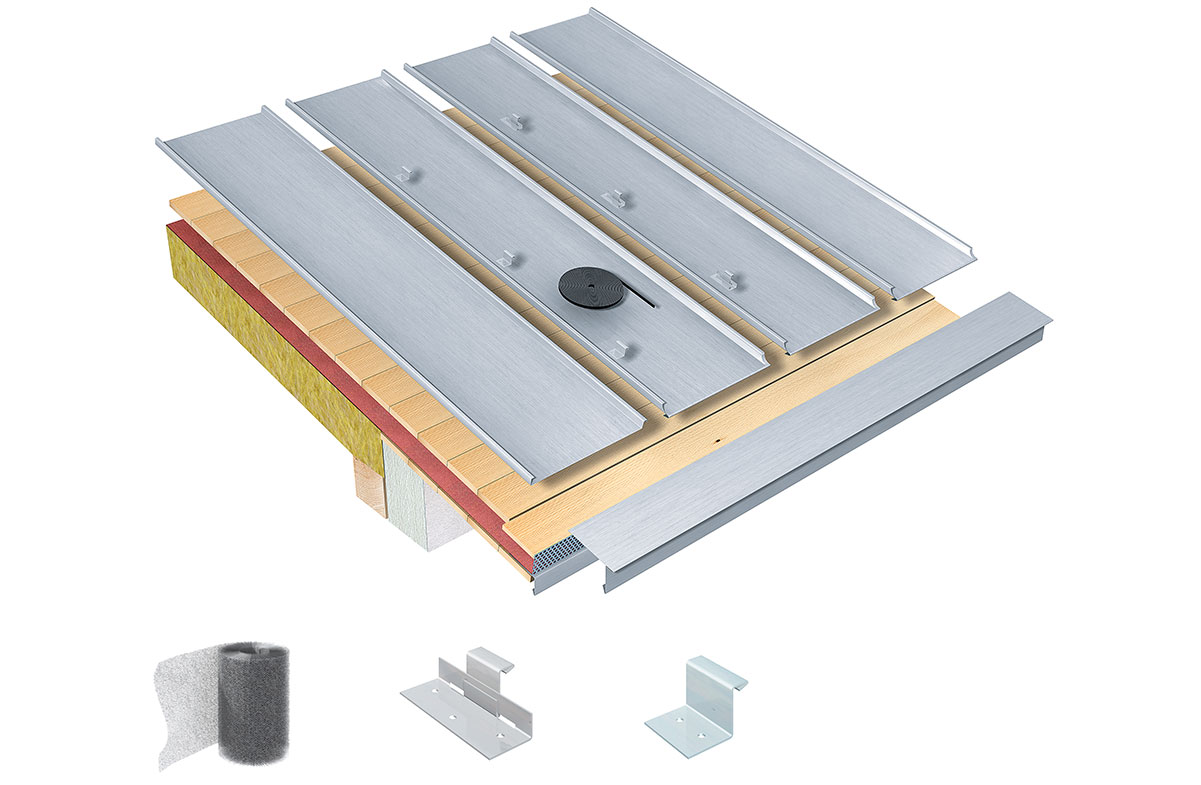

立边咬合面板

×

止水胶条

×

檐口附件板

×

RHEINZINK空气垫层

×

滑动扣件

×

固定扣件

×

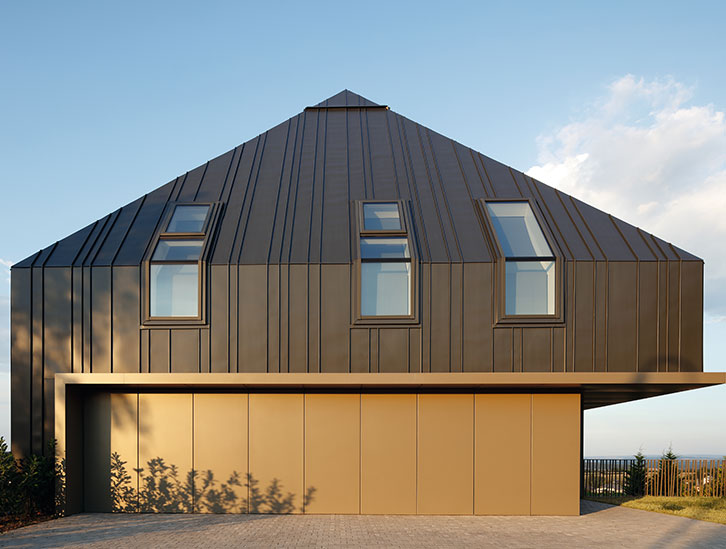

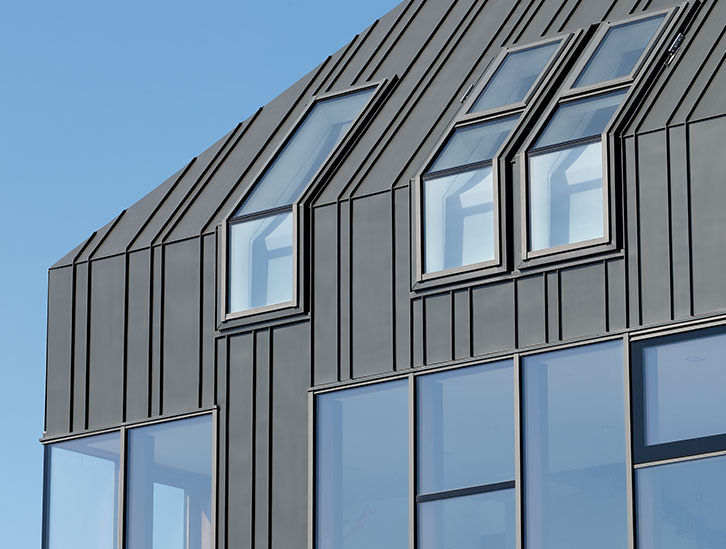

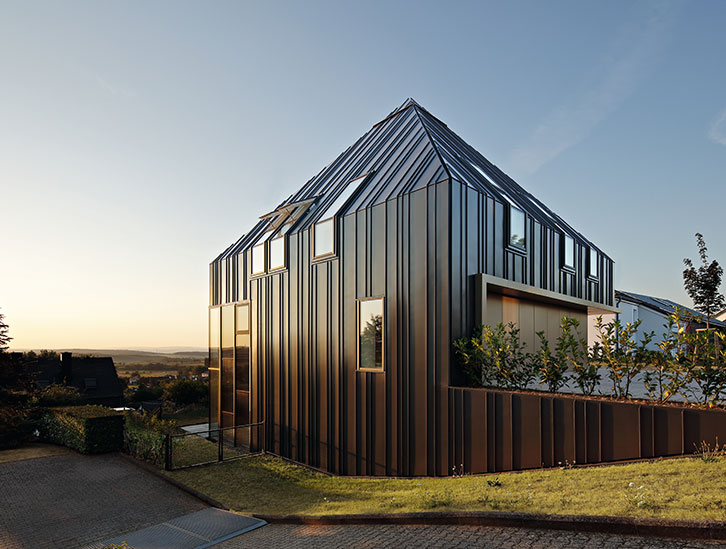

应用案例

私人住宅

卢森堡

建筑师:

Valentiny HVP architects S.ar.l

卢森堡

金属板供应商:

KALBFUSS GmbH

德国

技术参数:

屋面/墙面:550 m²,立边单咬合系统,预钝化石墨灰
